Tuto : Branchement et configuration écran Tactile Tontec 3.5 pouces pour Raspberry PI 2

Tuto : Branchement et configuration écran Tactile Tontec 3.5 pouces pour Raspberry PI 2

Zast·
Geektuto
·

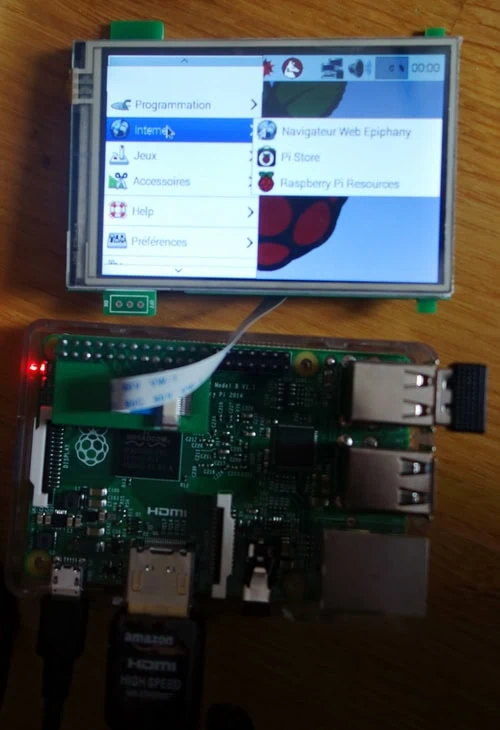

Voici un petit tuto en vidéo pour vous aider à brancher et à configurer un écran Tactile Tontec 3.5 pouces pour Raspberry PI 2.

Pour ce tuto, je considère que vous avez déjà installer Raspbian-wheezy (la dernière version).

Les commandes qui sont utilisées pendant le tuto :

sudo nano /boot/config.txt
Decommenter dtparam=spi=on et ajouter dtoverlay=mz61581

sudo nano /usr/share/X11/xorg.conf.d/99-fbturbo.conf
Modifier :
« fbdev » « /dev/fb0 »
par
« fbdev » « /dev/fb1 »

Taper :
sudo nano /boot/cmdline.txt
Ajouter :
fbcon=map:10

Voir aussi

Taper :
sudo reboot

La vidéo du tuto :

Google Discover & News

Suivre ParadoxeTemporel sur Google

Ajoutez notre média à vos sources préférées : Google mettra davantage nos articles en avant dans « À la une » et dans vos actualités.

Suivre sur Google
Fondateur de ParadoxeTemporel | Retrogaming, jeux vidéo et tests high-tech depuis 2011
Je suis Stéphane, alias Zast. J'ai créé ParadoxeTemporel en 2011 pour parler jeux vidéo, retrogaming et tech. On y publie des tests, des tutos et des actus avec une petite équipe de rédacteurs. En savoir plus →
Réception Lootcrate mai 2015 (boite geek)
Précédent Réception Lootcrate mai 2015 (boite geek)
Réception Horror block mai 2015
Suivant Réception Horror block mai 2015
Afficher les commentaires (16)

16 Commentaires

  1. Bonjour, ça fait quelques semaines que je recherche un écran tactile pour mon PI-2. On dirait qui’il est facile à installer car il ne nécessite pas d’utiliser une raspbian spécifique. Est-ce que c’est un écran résistif ? Et est-ce que le tactile est réactif ?

    Merci pour le tuyau sur Tontec.

    Répondre

    1. Il est résistif. Je trouve qu’il convient à une utilisation normale pour faire quelques manipulation. Par contre ce n’est pas un écran aussi bien et aussi réactif que celui d’un téléphone ou d’une tablette tactile.

      Répondre

  2. Bonjour,
    j’ai un petit problèmes lors du reboot, il n’affiche rien sur le petit écran et l’image reste tout de même sur l’hdmi, pourtant j’ai pût modifier touts les fichier comme dans le tuto :/
    Je suis sur un Rpi 2, connaissez vous la solution ? ^^

    Répondre

  3. Idem pour moi,
    Sur la dernière raspian du 05052015, le backlight reste allumé à fond et aucun affichage de la suite du démarrage sur celui-ci

    Répondre

  5. Bonjour,
    J’ai vu sur le tuto YouTube que la modification du fichier de config implique la suppression de la sortie HDMI.
    Y aurait-il possibilité de bénéficier malgré tout d’un second écran plus grand?
    En effet, je souhaiterais utiliser le petit 3,5 pouces pour piloter la RaspBerry (avec un DAC Audiophonics Sabre ES9023 connecté dessus pour écouter de la HiFi) mais aussi pouvoir utiliser le RaspBerry avec un écran plus grand pour naviguer sur Internet, visionner des vidéos, rédiger et expédier des courriels, etc…)
    Y a t il donc possibilité au moins de déporter ou dupliquer l’image vidéo envoyée vers le petit écran tactile?
    Par avance merci,
    Cordialement,
    Cassius

    Répondre

  6. Bonjour,

    Pourriez-vous m’envoyer le schema de connectique de l’écran tactile Tontec 3,5 pouces?
    Je souhaiterais en effet savoir si je peux le connecter par dessus le DAC Audiophonics Sabre ES 9023 TCXO, lorsque ce dernier est lui même déjà connecté sur le Raspberry.
    J’ai en effet besoin de savoir quels pins sont déjà utilisés et ceux qui restent disponibles, ainsi que ceux qu’utilise l’écran.
    Par avance merci
    Cordialement,
    P. FERRENQ

    Répondre

  7. Bonjour,

    J’ai installé cette écran sur mon raspberry, je souhaite faire tourner Retropie dessus, mais voila je n’arrive pas à dépasser les 5fps quand je clone la sortie HDMI. (je n’ai trouvé que cette solution pour le moment pour afficher autre chose que la console).

    Si vous avez une idée ?

    Merci

    Répondre

  8. Bonjour
    après plusieurs essaies de désinstallation et réinstallation plusieurs versifications du tuto mon « ecran 3.5 p tontec ne s’allume pas.
    avez-vous une solution à mon problème
    merci d’avance
    Gégé

    Répondre

    1. Hello,

      // 1) installer l’image retropie de :
      https://github.com/RetroPie/RetroPie-Setup/releases/download/4.1/retropie-4.1-rpi2_rpi3.img.gz

      // 2) repartitionnement de la carte sd :
      sudo raspi-config
      » Select Expand Filesystem
      sudo reboot

      // 3) maj des packets
      sudo apt-get update
      sudo apt-get upgrade
      sudo reboot

      // 4) maj du firmware
      sudo apt-get install rpi-update
      sudo rpi-update
      sudo reboot

      // 5) maj de la config pour activer l’ecran
      cd /boot/overlays
      sudo rm mz61581-overlay.dtb
      sudo wget http://www.itontec.com/mz61581-overlay.dtb
      sudo reboot
      sudo nano /boot/config.txt
      dtparam=spi=on
      dtoverlay=mz61581
      sudo reboot
      sudo mkdir /usr/share/X11/xorg.conf.d
      sudo nano /usr/share/X11/xorg.conf.d/99-fbturbo.conf
      //copier le texte ci-dessous
      //————————–
      # This is a minimal sample config file, which can be copied to
      # /etc/X11/xorg.conf in order to make the Xorg server pick up
      # and load xf86-video-fbturbo driver installed in the system.
      #
      # When troubleshooting, check /var/log/Xorg.0.log for the debugging
      # output and error messages.
      #
      # Run « man fbturbo » to get additional information about the extra
      # configuration options for tuning the driver.

      Section « Device »
      Identifier « Allwinner A10/A13 FBDEV »
      Driver « fbturbo »
      Option « fbdev » « /dev/fb1 »

      Option « SwapbuffersWait » « true »
      EndSection
      //—————————
      sudo reboot

      // 6) installation de fbcp
      cd ~
      sudo apt-get install -y cmake
      git clone https://github.com/tasanakorn/rpi-fbcp
      mkdir -p rpi-fbcp/build
      cd rpi-fbcp/build
      cmake ..
      make
      sudo install fbcp /usr/local/bin/fbcp
      sudo wget -O /etc/init.d/fbcp https://raw.githubusercontent.com/sixertoy/retrobox/master/files/fbcp
      sudo chmod +x /etc/init.d/fbcp
      sudo update-rc.d fbcp defaults
      sudo reboot

      // 7) enjoy your games

      Répondre

  9. problème corrigé en passant :
    sudo REPO_URI=https://github.com/notro/rpi-firmware rpi-update
    Bonjour vous proposez cette solution mais a quand doit on ecrire cette commande
    Merci

    Répondre

  10. bonjour
    j’ai fait tout ce qui est indiqué dans ce tuto mais rien l’ecran reste blanc
    quelqu’un a t il une idée
    merci d’avance

    Répondre

  11. pour l’écran blanc, sur raspberry 2b j’ai eu le souci avec les drivers d’origine.

    j’ai donc téléchargé LCD-show-151020.tar.gz puis installé et reboot, nickel !

    sudo tar xvf LCD-show.tar.gz
    cd /LCD35-show-151020

    sudo ./LCD35-show

    ensuite pour tourner l’écran c’est dans boot/config.txt il faut aller à ligne en bas: dtoverlay=waveshare35a:rotate=0 ou 90 ou 180 …

    voila, enjoy

    Répondre
